Беспилотник Trimble UX5

изображение оборудования Trimble UX5

Цена по запросу

Узнать цену

Введение

Беспилотные летательные аппараты (БПЛА), активно развивающиеся в последние пару десятилетий, все чаще поднимаются в воздух, выполняя не только военные, но и разнообразные гражданские задачи. Те работы, для решения которых ранее приходилось задействовать самолеты или вертолеты, или использовать данные спутниковой съемки, тратить много времени и средств, теперь выполняются небольшими БПЛА. Именно для использования в этих целях и предназначен новый беспилотник Trimble UX5.

572

Для транспортировки используется кейс, в котором, помимо собственно Trimble UX5, находятся все необходимые принадлежности.

Конструкция

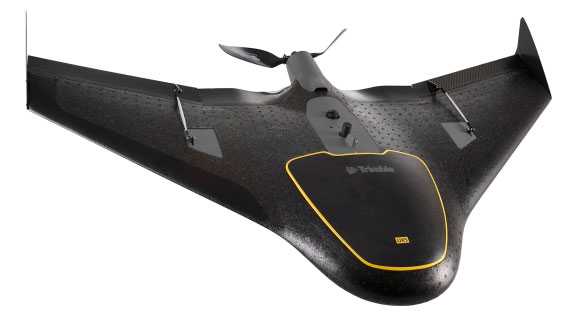

Trimble UX5 – БПЛА самолетного типа, выполненный по схеме «летающее крыло». Такая конструкция отличается высокими аэродинамическими качествами, позволяя использовать компактный, экономичный двигатель для достижения хороших скоростных показателей и продолжительности полета. Кроме этого, летательные аппараты этого типа могут нести большую полезную нагрузку.

В данной модели используется электрический безщеточный двигатель. В отличие от бензинового, такой мотор прост в обслуживании, компактен, лишен вибраций, надежен, но требуемые для его работы аккумуляторы, при сравнимых с бензобаком массогабаритных характеристиках, обеспечивают меньшую продолжительность полета. Зарядка аккумулятора Trimble UX5 может осуществляться от бортовой сети автомобиля или стационарной сети. Для полного восстановления его работоспособности требуется примерно 2 часа.

440

Малый вес достигнут благодаря широкому применению композитных материалов, карбоновой рамы и полипропилена (EPP). Все эти материалы обладают отличными механическими характеристиками, стойкостью к воздействию воды, бензина и прочих веществ, а также малым износом при трении, что позволяет осуществлять посадку Trimble UX5 на корпус, без использования какого-либо шасси. Приземление происходит в автоматическом режиме, применяемая технология обратной тяги и круговая траектория захода на посадку позволяет использовать совсем небольшую площадку для приземления аппарата. Взлет осуществляется с катапульты.

Оборудование

Камера

506

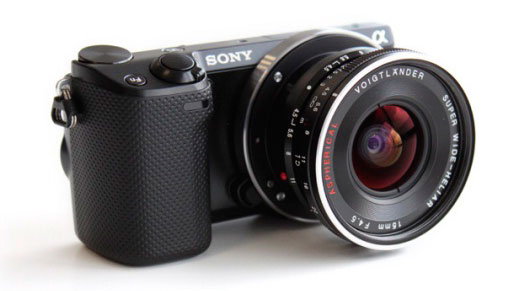

На Trimble UX5 установлена беззеркальная фотокамера Sony NEX-5R с большим APS-C (CMOS) сенсором на 16,1 мегапикселей и объективом с фиксированным фокусным расстоянием. Характеристики установленной камеры позволяют делать качественные снимки практически при любой погоде и при любом освещении, чему помогает большой диапазон значений ISO: 100 – 25600. Отсутствие движущихся частей в камере сводит к минимуму ее повреждение при посадке БПЛА.

При проведении съемки с высоты 150 м (фото слева) размер фотографируемой поверхности составляет 235 х 157 м с разрешением 5 см. На минимальной высоте 75 м (фото справа) разрешение будет составлять 2.4 см. Опционально может использоваться цифровая камера для инфракрасной съемки.

572

Управление БПЛА

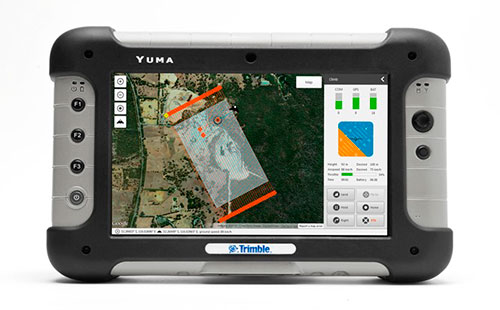

В комплект поставки Trimble UX5 входят контроллер Trimble Tablet, а также фирменное ПО Trimble Access и Aerial Imaging Module, предназначенные для выполнения следующих задач:

  • Планирование полетного задания.
  • Проведение предполетных проверок.
  • Контроль за полетом.
  • Проведение постполетных проверок.
572

Часть этих задач производится автоматически, что позволяет сократить время подготовки к полету до 5 минут. Полет по запланированному маршруту происходит автоматически, что не требует от оператора навыков управления БПЛА. Следует сказать, что данная модель БПЛА позволяет заранее спланировать и загрузить несколько полетных заданий, сокращая время простоя аппарата.

Вмешательство человека может потребоваться только в случае наступления какой-либо нештатной ситуации, например, резкого изменения погоды, сильных порывов ветра, и т.п., что потребует прервать полет. В случае потери связи с летательным аппаратом, автоматически запускается процедура аварийной посадки в заранее намеченное место.

Для обработки полученных с Trimble UX5 данных используется фотограмметрический модуль Trimble Business Center Photogrammetry Module.

Применение

Trimble UX5 предназначен для выполнения самого широкого круга задач:

  • Мониторинг акваторий, лесных или сельскохозяйственных угодий.
  • Топографическая съемка.
  • Картографирование.
  • Съемка археологических раскопок.
  • Применение в строительстве и инженерных изысканиях.
  • Рекламная съемка и многое другое.

Этот аппарат может найти применение везде, где требуется высококачественная аэрофотосъемка.

Заключение

Компактный, легкий, универсальный Trimble UX5 отличается высокими летными характеристиками, оснащен высококачественной фотокамерой, являющейся одной из лучших, применяемых в подобных аппаратах. Легкость в обслуживании и подготовке к полету, малое время простоя, автоматизация многих процессов, невысокая требовательность к квалификации оператора делают этот БПЛА одним из лучших предложений на рынке.

Технические характеристики

Параметр Значение

Вес

2,5 кг

Размах крыльев

1 м

Площадь крыла

34 дм2

Размеры

100 x 65 x 10,5 cм

Двигатель

Электрический, 700 Вт

Аккумулятор

14.8 В., 6000 мАч

Камера

Sony NEX-5R 16,1 MP

Разрешение

от 2.4 см до 24 см

Контроллер

Trimble Tablet Rugged PC

Продолжительность полета на одной АКБ

50 мин

Дальность полета

60 км

Крейсерская скорость

80 км/ч

Максимальная высота

5000 м (теоретическая, производитель указывает, что аппарат не тестировался на высотах более 2500 м)

Взлет

Катапульта

Угол взлета

30˚

Посадка

На корпус

Угол посадки

14˚

Площадь посадки

Обычная: 20 x 6 м, Рекомендуемая: 50 x 30 м

Погодные условия

Ветер до 65 км/ч, слабый дождь

Контрольная частота

2.4 ГГц

Радиус действия радиомодема

Свыше 5 км

Высота полета относительно точки взлета

от 75 до 750 м
